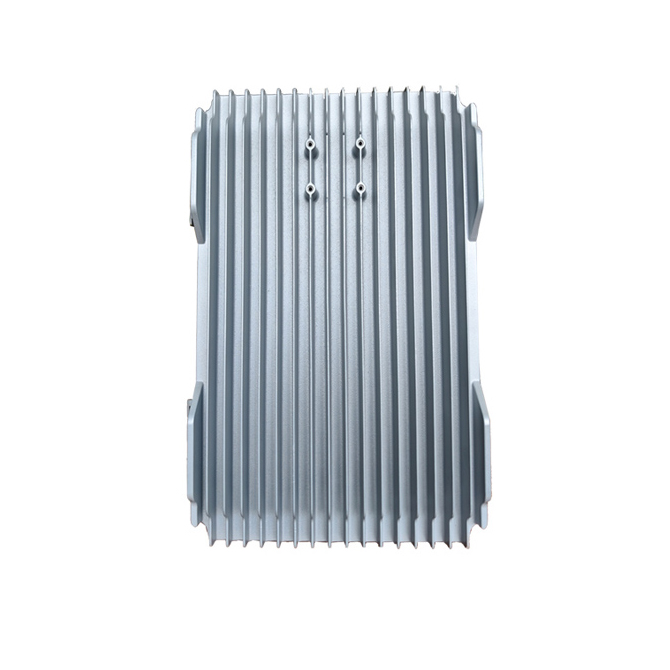

RTK定位基站

分享
微信
新浪微博
QQ
产品介绍 支持4G全网通(移动、联通、电信、广电)/nano卡
产品详情

RTK定位是通过差分GPS改正和载波相位测距两种测量方法对卫星定位数据进行处理，削弱定位误差，实现高精度定位的一种技术。定位原理是将基准站架设在高精度的已知点控制点上，通过基准站单点定位确定测站的位置坐标，然后通过实时定位测得的坐标与控制点坐标的比对，从而确定基准站上的定位误差。目前RTK定位精度最高可达厘米级。

要实现RTK高精度定位，现场需具备RTK基准站和RTK定位终端，用户可根据实际情况选择自建或租赁RTK基准站。


产品参数

基站部署

◆一台RTK基准站覆盖范围3-30km，可根据现场实际面积大小选择需要部署基站的数量

◆需部署一台RTK基站管理服务器，对RTK高精度定位信息进行统一接入管理

◆RTK地面基站作为定位基准站，部署在作业现场的制高点，通过以太网或串口接入基站管理服务器

◆RTK高精度定位模块及天线，水平定位精度10-30cm；高度定位精度50cm以内；包含RTK模块及

RTK高精度天线


产品优势

◆支持三系统七频点，支持GPS L1/L2 、GLONASS L1/L2 、BDS B1/B2/B3三系统七频点

◆厘米级高精度定位，优于1mm的载波相位观测值，定位精度10-30cm

◆超远距离覆盖，定位基站部署在区域制高点，单基站覆盖范围3-30km

◆高增益天线，多馈点设计，最高增益5.5dBi

◆多路径扼流抑制技术有效降低多径对测量精度的影响

◆多系统联合定位，支持单系统独立定位和多系统联合定位


产品参数

名称

参数

RTK定位基准站

重量

4.5kg


尺寸

343*268*102mm


频点

GPS L1/L2 、GLONASS L1/L2、BDS   B1/B2/B3


覆盖范围

3km


基站定位精度

平面：10-30cm



高度＜50cm


观测精度

BDS GPS GLONASS Galileo


冷启动

40S


重捕获

1s


定位更新率

20Hz


数据更新率

20Hz


供电

AC 220V

RTK基站天线

频率范围

GPS L1/L2 ;   GLONASS L1/L2 ; BDS B1/B2/B3;


定位

GNSS定位：GPS/GLONASS or GPS/BeiDou


极化方式

右旋圆极化


增益

5.5dBi


天线尺寸

Φ152×62.2mm


接头形式

TNC阴头


水平面覆盖角度

360°


工作电压

3-18 VDC


工作电流

≤45mA


工作温度

-40℃-+85℃


湿度

95% 不冷凝
